Biostar TPower I45 — рекордсмен по разгону

Некоторое время назад мы уже рассказывали об одной плате Biostar из серии TPower. То была N750 — модель под AMD, теперь же у нас «в гостях» TPower I45 на чипсете Intel P45 (цена на конец сентября — от 3800 руб.).

Для затравки сразу скажем, что новинка удалась и ее можно смело рекомендовать как энтузиастам, так и простым пользователям, которые хотят получить добротный продукт за адекватные деньги.

Чипсет Intel P45

P45 поддерживает все процессоры серий Core 2 Duo и Core 2 Quad, а также Pentium Dual- Core и Celeron, DDR2- и/или DDR3-память с частотами 800 и 1066 МГц соответственно. Intel Flex Memory позволяет использовать разные по объему модули памяти в двухканальном режиме (Dual Channel).

Северный мост имеет в своем распоряжении 16 линий PCIe для графики. Версия шины — 2.0. На месте и поддержка технологии CrossFire. При использовании двух видеокарт на каждую из них приходится по 8 линий. Тут стоит остановиться подробнее: пропускная способность PCIe 2.0 возросла по сравнению с прошлым поколением в два раза, а это значит, что в режиме CrossFire каждая видеокарта получает пропускную способность полноценного порта PCIe x16 версии 1.0/1.1.

Южный мост ICH10/10 R поддерживает до 12 USB-портов версии 2.0, 6 SATA, eSATA, а также возможность их отключения. Главные отличия между мостами — поддержка RAID-массивов (Intel Matrix Storage — поддержка RAID-массивов уровней 0, 1 и 5) и технологии Intel Turbo Memory (позволяет использовать SSD-модули для ускорения работы Windows Vista) у ICH10R. Каждый южный мост также позволяет устанавливать до 4 портов PCI и до 6 PCIe x1. Еще одна особенность чипсета — технология Intel Quiet System. Она включает в себя интеллектуальные алгоритмы управления вентиляторами.

Пожалуй, это все, что мы хотели здесь вам рассказать, перейдем к знакомству с TPower I45.

Biostar TPower I45



Спецификации

Поддерживаемые процессоры : Intel Celeron, Pentium Dual-Core, Core 2 Duo/Quad/Extreme под Socket 775

Чипсет : Intel P45 + ICH10R

Системная шина: 800/1066/1333/1600 МГц

Оперативная память: 4 слота DDR2-667/800/1066/1200 (до 8 Гб)

Дисковый массив: IDE, 6 SATA II (RAID 0, 1, 5, 10)

Слоты расширения: 2 PCI, 2 PCIe x1, 2 PCIe x16

Сетевой адаптер: 1 Гбит/с (Realtek RTL8111C)

Аудиокодек : 7.1, HD Audio (Realtek ALC888S)

Задняя панель : 2 PS/2, 6 USB, 2 eSATA, LAN, аудиоразъемы

Форм-фактор: ATX (305x244 мм)

Комплект поставки

— IDE-кабель

— 6 SATA-кабелей

— 6 SATA-кабелей питания

— планка с разъемом S/PDIF

— заглушка для I/O-панели

— диск с драйверами

— инструкция

— DIY Thermal Kit

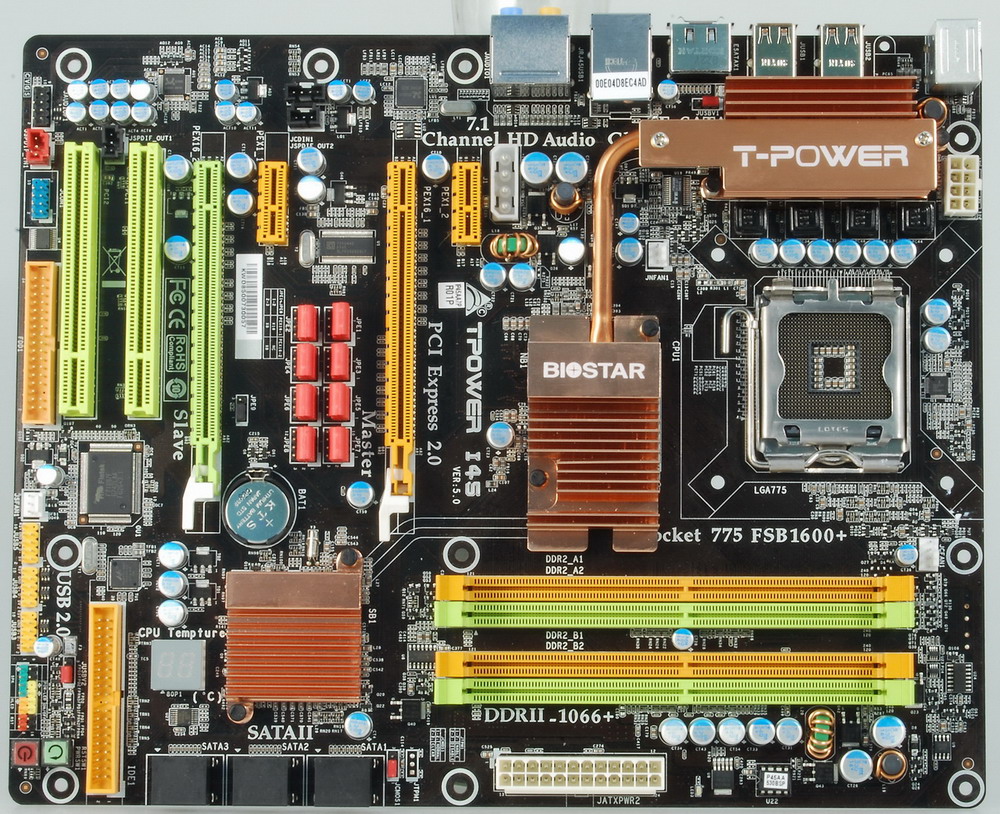

Классический форм-фактор (ATX) — залог успеха. Все по-взрослому и удобно. Да-да, в отличие от первой платы серии TPower в этой просто не к чему придраться, ну почти…

Возможности расширения у TPower I45 отличные, разъемов под периферию всех по два, в наличии PCI, PCIe x1 и PCIe x16. Как видите поддержка CrossFire на месте. Как и прежде, для включения этого режима нужно переставлять джампера. Впрочем, невелика проблема и ничто не мешает поставить парочку Radeon HD 4850/4870.

Разъемы под IDE- и SATA-устройства, коих 1 и 6 соответственно, установлены максимально удобно, даже самые массивные видеокарты не помешают добавить парочку-другую жестких дисков. Единственное «но» — если установить длинную видеокарту в основной графический разъем, она заблокирует доступ к сбросу CMOS.Отдельной кнопки под это дело не предусмотрели, а жаль.

Разъемы под память расположены очень удобно, даже после установки видеокарты модули встают без проблем. Процессорный разъем также находится на достаточном удалении.





За охлаждение чипсета и MOSFET отвечают довольно компактные радиаторы. Северный мост и MOSFET связаны между собой тепловой трубкой, что позволяет усилить эффективность охлаждения. Самое интересное заключается в другом — в возможности установить вентилятор на радиатор MOSFET! Он поставляется в комплекте поставки изначально. В принципе, идея любопытная, но вентилятор занимает дополнительное место и может помешать установке массивного процессорного кулера.

Для охлаждения ЦП мы использовали кулер OCZ Vendetta II. Его установка прошла как по маслу. Учитывая компоновку платы, иначе не могло и быть.

Разъемы для подключения панели управления, как и полагается, выкрашены в разные цвета, подписи есть. Чуть ниже находятся кнопки сброса и включения. Выше — разъемы для подключения USB-портов (до 6 штук). В наш век цифровых технологий это можно засчитать за большой плюс. Другая приятная особенность — экран POST-кодов, который умеет показывать коды ошибок (они описаны в инструкции). Если же все в порядке и загрузка прошла успешно, он будет указывать температуру процессора. Очень удобно. Но чтобы видеть эту информацию, понадобится корпус с прозрачным окошком.

Не порадовало только одно — малое количество разъемов под вентиляторы. Их всего три. Не густо, кому-то придется закупаться отдельной панелью для управления ветродуями.

За звук отвечает кодек класса HD Audio (Realtek ALC888S). В наличии CD in, SPDIF in, два SPDIF out. Один предназначен для подключения дополнительной панели (есть в комплекте), другой можно использовать для HDMI. Также есть разъем для COM-порта.

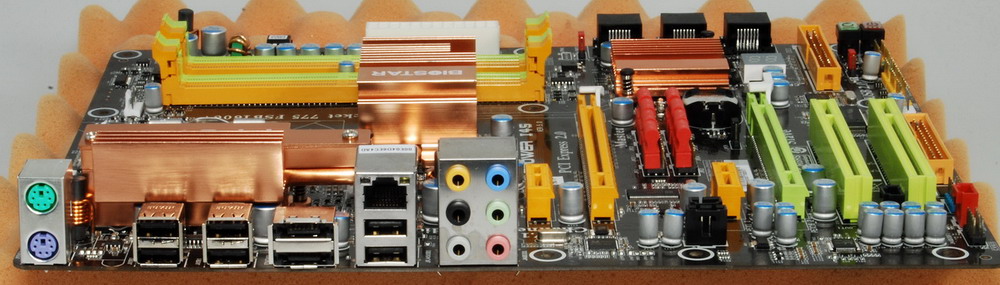

На задней панели TPower I45 находятся два PS/2-порта, аж 6 USB-портов и два eSATA, звуковые разъемы и LAN. Кто-то может посетовать на отсутствие FireWire, но с другой стороны — как часто вы пользовались этим разъемом в своей жизни?

BIOS



В Biostar TPower I45 используется AMIBIOS. Мы не будем подробно останавливаться на стандартных возможностях платы вроде включения-отключения звукового кодека или сетевого адаптера, а сразу перейдем к самому интересному — возможностям разгона, настройке процессора и мониторингу системы.

Раздел мониторинга показывает температуру процессора, чипсета, скорость вентиляторов и уровень напряжения ключевых компонентов ПК. Отдельно отметим функцию калибровки вентиляторов, а также возможность задавать минимальные и максимальные частоты и пороговые температуры.





Следующая остановка — раздел O. N. E. (Overclocking Navigator Engine). Здесь сосредоточены самые интересные возможности. Для начала стоит определиться, хотите ли вы разгонять систему, и если да, то делать это можно вручную или выбрать один из стандартных профилей — V6, V8 или V12. Проку от них немного: например, выбрав уровень разгона V12, система увеличила скорость процессора Core 2 Extreme QX9770 (3,2 ГГц) до скромных 3,36 ГГц, а память — до 840 МГц. Совсем не впечатляет… А раз так, пора заняться разгоном вручную.

Поскольку в наше распоряжение попал процессор с разблокированным множителем, то у нас была замечательная возможность менять его с шагом 0,5х — с 6,0х до 60,0х. Частоту шины — от 100 до 800 МГц (шаг 1 МГц).

Другая замечательная новость — плата поддерживает модули памяти с частотой до 1600 МГц. Неплохо, осталась одна проблема — найти DDR2-память с такой скоростью. Но не суть, гибкость доступных частот действительно радует. Если использовать процессор с шиной 1600 МГц, доступны следующие предустановки — DDR2-800/960/1000/1200/1280/1333/1600. Настроек таймингов памяти более чем достаточно.

Продвинутые пользователи будут рады обнаружить расширенные возможности управления тактовым генератором платы. Особый интерес вызывает раздел управления напряжением. Можно изменять напряжение процессора, памяти, северного и южного мостов, CPU PLL Voltage и даже ядер. К базовому напряжению любого из компонентов можно добавлять напряжение: безопасная прибавка окрашена зеленым цветом, средняя — желтым, ну а экстремальная — красным.





CPU Voltage — от -0,50 до +1,30 (шаг 0,025/0,05)

DDR Voltage — от 0,50 до +1,85 (шаг 0,05/0,10)

Chipset Voltage — от 0,25 до +0,70 (шаг 0,025)

FSB Voltage — от 0,25 до +0,75 (шаг 0,025/0,05)

CPU Core1 GTL Ref Voltage — 0,58/0,61/0,63/0,67*VTT

CPU Core2 GTL Ref Voltage — 0,61/0,63/0,67/0,69*VTT

MCH GTL Ref Voltage — 0,56/0,59/0,61/0,64*VTT

CPU PLL Voltage — 1,5/1,6/1,7/1,8

Еще один бонус — встроенный тест стабильности работы памяти. Другой любопытный параметр, который мы обнаружили в TPower I45, — Over Clock Retry Count. Суть функции проста: вручную можно установить количество попыток запуска системы с нештатными параметрами. Частенько эта опция выручала при разгоне, но были и моменты, когда приходилось обращаться к сбросу BIOS. В таких случаях обычно приходится заново выставлять настройки, но не в этот раз. В TPower I45 есть функция сохранения профилей — до десяти штук.

Как это заведено в современных системных платах, прошивку можно обновлять из BIOS, а если что-то во время этого деликатного процесса пошло не так — есть возможность оживить BIOS, для чего понадобится флэшка.

Тестирование и разгон



Тестовый стенд

Процессор: Intel Core 2 Extreme QX9770 (Socket 775, 3,2 ГГц, FSB 1600 МГц, 2х6 Мб L2)

Кулер: OCZ Vendetta II (1500 об/мин)

Термопаста: Arctic Silver 5

ОЗУ: OCZ DDR2 PC2-6400 Vista Performance Gold 4GB Dual Channel 2х2 Гб (800 МГц, CL5-5-5-18, 1,8В)

Видеокарта: XFX GX-260N-ADF9 896 Мб (NVIDIA GeForce 260 GTX, PCIe x16)

Жесткий диск: Western Digital Raptor X WD1500ADFD 150 Гб (SATA, 10 000 об/мин, 16 Мб)

Оптический привод: Optiarc AD-5200A (CD/DVD, IDE)

Корпус: Lian Li Armorsuit P80

Тестирование Biostar TPower I45 мы проводили под ОС Windows Vista SP1 (64 бит). Список софта, который мы использовали:

— Futuremark PCMark05 1.2.0

— Futuremark 3DMark06 1.1.0

— CINEBENCH R10

— Super Pi Mod 1.5

— Prey 1.3

Biostar TPower I45 без проблем определила установленный процессор и выставила нужную частоту памяти, а именно 800 МГц. Мы попробовали разогнать систему без изменения напряжений — и, надо сказать, успешно. Windows Vista загрузилась при частоте процессора 4 ГГц — мы лишь увеличили множитель до значения 10х. Конечно, система не могла пройти все наши тесты, работая на штатном напряжении.

После долгих экспериментов мы дожали Core 2 Extreme QX9770 до 4,3 ГГц (множитель 10х, шина 430 МГц, память 860 МГц). И это на воздушном охлаждении! Как видите по тестам, прирост производительности во всех приложениях резко увеличился — дополнительные 1,1 ГГц никогда не лишни. Для достижения результата пришлось увеличить напряжение процессора, северного моста, системной шины и PLL. Если использовать мощную водяную систему охлаждения, термопасту с использованием алмазной крошки — мы могли бы добиться еще лучших результатов.

Стоит отметить, что многие пользователи смогли добиться впечатляющих результатов разгона на TPower I45 по шине. К сожалению скоростной памяти большого объема под рукой не оказалось, зато был набор оперативки Corsair с частотой 1066 МГц и объемом 2х512 Мб. В итоге нам покорилась частота шины 520 МГц. Для этого нам пришлось существенно увеличить напряжение FSB (+0,3 В), северного моста (+0,2 В) и PLL (1,7 В), а также самого процессора (+0,2 В). TPower I45 с легкостью вошла в элитный клуб плат, покоривших отметку FSB 500 МГц. Это не удивительно, многие тестеры по всему миру рапортовали о покорении этой частоты.





Весь процесс разгона мы осуществляли через BIOS, но это можно было проделать и с помощью утилиты TPower2. Она позволяет менять частоты и напряжения процессора, системной шины, памяти и т.д. (OC Tweaker). Если в системе будет установлена видеокарта от Biostar — можно управлять и ею, в остальных случаях вы будете наблюдать лишь рабочие частоты. В комплекс также входят модули обновления BIOS (Flash), горячей линии (eHot-Line) и мониторинга (Biowatch). Сама по себе утилита дееспособна, вот только если бы разработчики решились на практичный и удобный дизайн — цены бы ей не было.

Заключение



Biostar TPower I45 показала прекрасные результаты и высокую стабильность работы. Возможности разгона порадуют многих, впрочем, и без этого плата удалась — все компоненты расставлены логично и практично, в наличии поддержка FSB 1600 МГц, быстрой DDR2-памяти, USB-разъемов на задней панели хоть отбавляй, есть возможность добавить еще шесть. Нужна еще более высокая скорость для внешнего хранилища? К вашим услугам два eSATA-разъема…

Система охлаждения у платы компактная и не помешает установке даже особо крупных кулеров. У этого момента есть один минус: для экстремального разгона может понадобиться более эффективное охлаждение.

В целом же Biostar TPower I45 — отличная плата за свои деньги. Быстрая, удобная и современная.

Плюсы:

  • Продуманный и практичный дизайн
  • Выдающиеся возможности разгона
  • Отличное сочетание цены и качества

Минусы:

  • Отсутствие FireWire
  • Скромный комплект поставки

Благодарим компанию InLine за предоставление платы Biostar TPower I45 на тестирование.
